详细解释空洞卷积和可变形卷积的计算流程

date

Mar 25, 2026

slug

2026-03-25-the-detailed-summary-of-the-deformable-conv-workflow

status

Published

简单来说，空洞卷积相比于标注的卷积计算，可以在不增加参数量的情况下，强行拉大卷积计算的感受野（Receptive Field）。

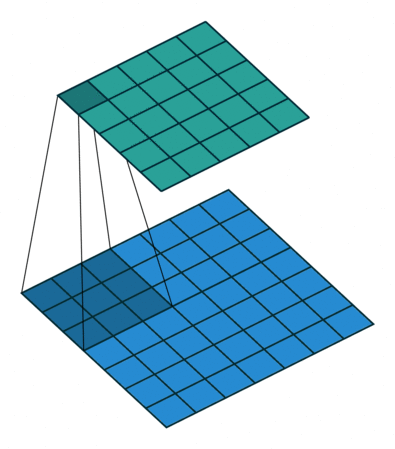

在标准卷积的计算中，卷积核的元素是紧挨着的：

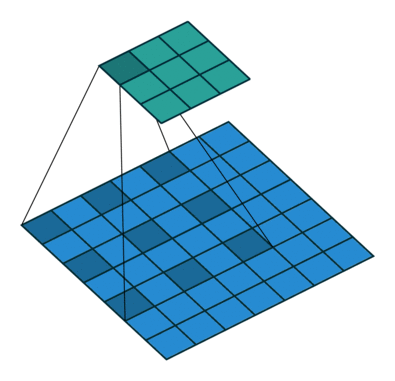

而在进行空洞卷积的计算时，会在卷积核的各个权重元素之间插入了空洞（即填充 0，但实际计算时直接跳过）。如以下的动图所示，3x3的空洞卷积，在计算的过程中，每个元素在计算时会都被插入空洞元素，这样的话相当于之前3x3卷积的感受野变成了5x5，但是参数量和计算量仍然保持为3x3。

上图中进行空洞卷积计算的核心参数是膨胀率(Dilation Rate)，也就是说在进行卷积计算的过程中，在两个连续的权重元素进行计算的过程中要插入的空洞个数，也就是元素之间的间距：

在上图所展示的空洞卷积的计算流程中，采样点之间进行计算时会跳过一定数量的像素，即膨胀率参数。

假设输入特征图为，二维卷积核为，大小为。对于输出特征图上位置为的值，其进行空洞卷积的计算公式为：

在 PyTorch 中，nn.Conv2d 内部已经集成了 dilation 参数用于指定卷积计算过程中的膨胀率。

在传统的卷积（包括空洞卷积）计算的过程中，无论物体的形状轮廓是什么，以及无论物体如何旋转、缩放或变形，执行卷积计算的卷积核的采样形状永远是方形（如3x3，5x5等）。

而可变形卷积的理论则认为：卷积核应该具备形状感知和自适应的能力，也就是说，卷积核的采样点不应该被限制在固定的方形里面，而应该根据物体的实际轮廓和大小去偏移，通过让网络自己学习这个偏移量（Offset），来实现对感受野的精准定制。

可变形卷积的计算公式如下：

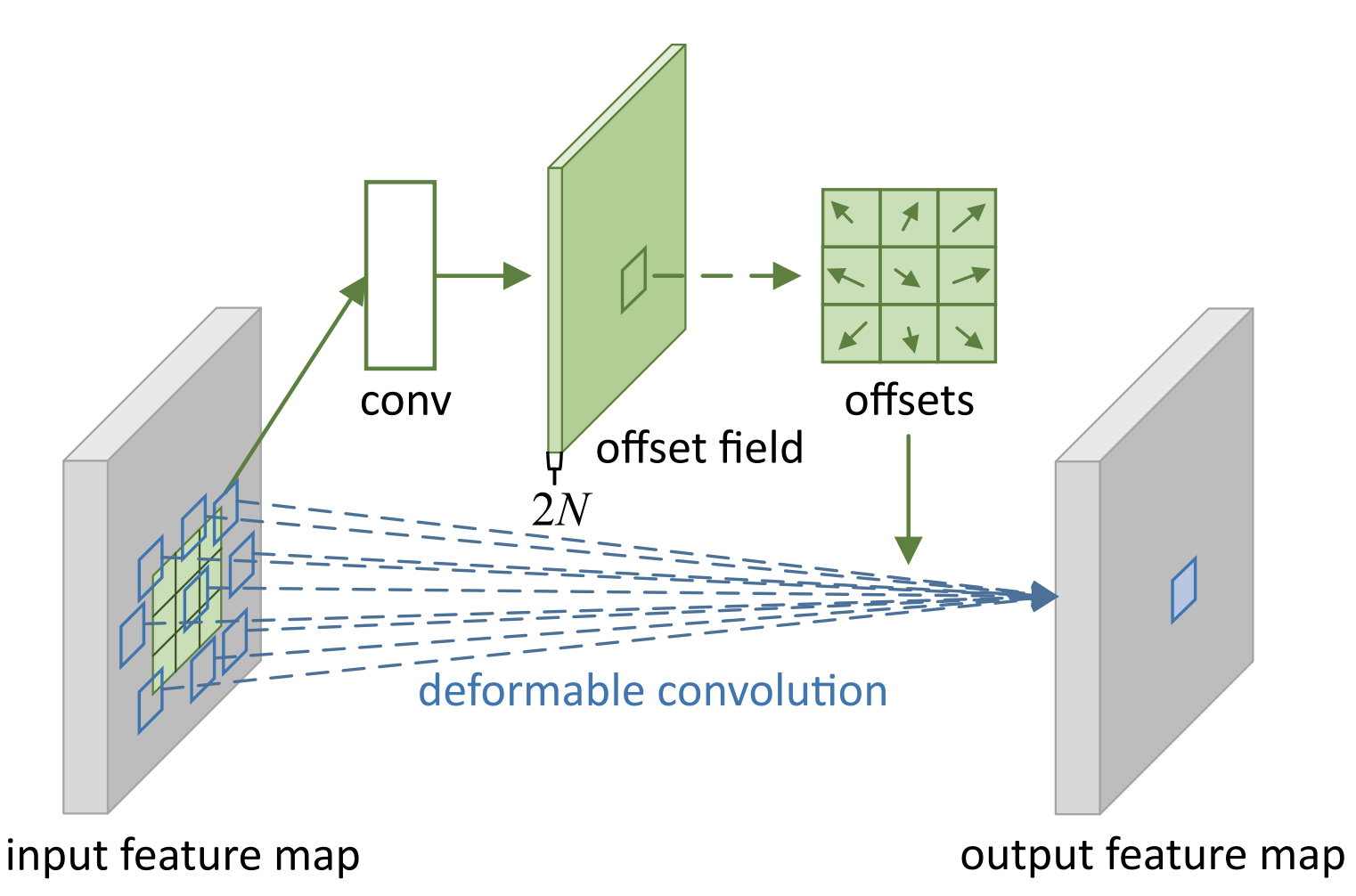

下图是可变形卷积的计算流程示意图：

从总的流程上讲，可变形卷积的计算分为两个阶段：第一个阶段负责偏移量的生成，第二个阶段基于偏移量来进行可变形卷积的计算。

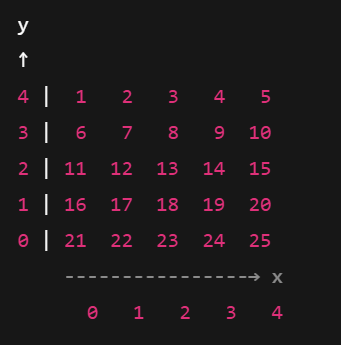

以下基于一个实际的例子来解释上面两个阶段的的计算流程。假设输入的特征图是以下5x5分辨率的特征图，要执行的是3x3的可变形卷积计算。计算过程中关注的是下面输入特征图的中心点（2，2）坐标位置，即值为13的这个坐标点：

阶段1的计算比较简单，实际上就是一个标准的3x3卷积，在这种情况下，输出的通道数必须因为18，因为这个阶段1的目的是要为输入特征图的每个像素点生成两个偏移量（dx，dy），3x3卷积的情况下对应的输出通道数就应该是3x3x2=18。

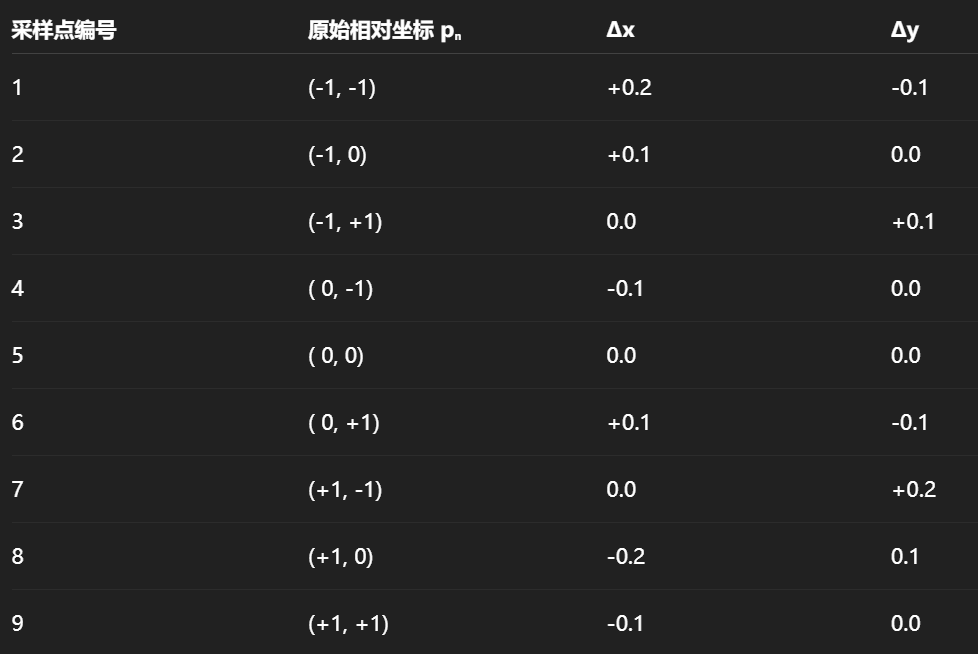

因此偏移量的计算过程，最终的输出结果为与输入特征图分辨率相同，通道数为18的偏移量张量。对于位置（2，2）这个特征点而言，这个偏移量张量包含了18个偏移量：

这样，针对中心点（2，2）这个位置的卷积计算，其周围9个像素（包含它自己）的位置就对应了9组（dx，dy）偏移量。

下面以（2，2）位置的3x3区域的左下角点（-1，-1）来解释可变形采样的计算流程。按照以上可变形卷积的计算公式：

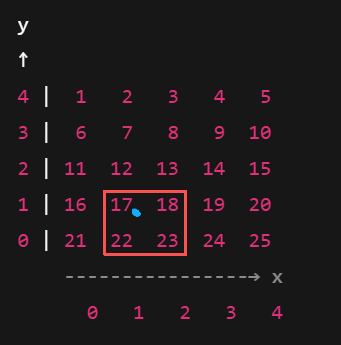

左下角点对应的，那么上面的公式实际上就是。这是一个非整数的坐标（如下图中的蓝点）。从输入的特征图上，找到其周围的四个像素点（如下图中的红框）：

接下来就是进行双线性插值计算，距离越近，权重越高，插值权重为（即去掉整数部分，仅保留小数）。双线性插值的计算如下：

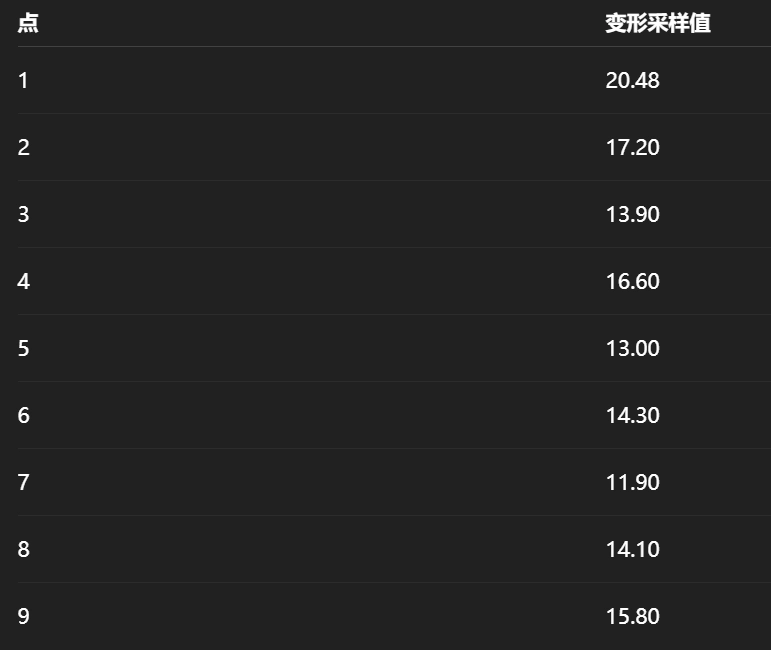

这个 20.476 只是左下角点（-1，-1）的可变形卷积计算结果。接下来按照步骤2完全相同的流程，对所有的9个位置全部进行以上的计算，得到9个变形采样值：

最后针对（2，2）这个位置最终的变形卷积的计算结果，还要对以上9个值，与主卷积核的权重参数逐元素相乘，得到最终的结果：

以上的步骤1到步骤3只算出来了输入特征图中心位置(2,2)所对应的可变形卷积的计算结果，对于其他位置的所有像素同样要按照步骤1到步骤3的完整流程计算后，才能得到整张输入特征图的可变形卷积计算结果。由此可见，可变形卷积的计算结果，相比普通的卷积计算要多了很多。

在 PyTorch 中并没有提供原生的可变形卷积的实现，但是在 torchvision.ops 中提供了DeformConv2d可以用于实现可变形卷积的计算。
